热式流量测量原理

热式质量流量计是工业领域中测量流体流量的重要设备，它借助传热效应来判断流体的流动状态，凭借独特的工作原理在多个行业中发挥着关键作用。无论是气体还是液体，只要能与热量发生传递，都能通过这类流量计实现流量测量。其核心原理主要分为热扩散和量热两种，不同原理衍生出的设备在灵敏度、安装难度等方面各有侧重，满足了不同场景的测量需求。

一、热式质量流量计的两种核心原理

热式质量流量计之所以能精准测量流量，源于对热量与流体相互作用的巧妙利用，具体可分为热扩散和量热两种原理。

热扩散原理，也常被称为风速原理，其核心是通过监测加热元件被流体冷却的速率来判断流量。在这种设计中，加热元件直接暴露在流动的流体中，就像冬天里一根被加热的金属丝放在风中，风速越快，金属丝降温越明显。当流体流过加热元件时，会带走一部分热量，流量越大，带走的热量就越多，加热元件与周围流体的温差变化也就越显著。根据测量方式的不同，热扩散式流量计又分为恒功率和恒温差两种模式。恒功率模式下，设备始终为加热元件提供恒定的电流，通过监测加热元件与流体的温差变化来反映流量；恒温差模式则保持两者的温差不变，通过调整加热功率的大小来适应流量变化 —— 流量增大时，需要更大的功率才能维持温差，功率的变化量与流量成正比。这种原理就像给加热元件装上了 “热量天平”，通过热量的得失来称量流量的大小。

量热原理则是通过追踪热量在流体中的传递过程来实现测量。它会在流体的某个有限区域施加固定的热量，然后通过监测不同位置的温度变化来计算流量。当流体静止时，热量会在该区域均匀扩散，各个测温点的温度基本一致；而当流体流动时，热量会被流体携带至下游，导致上下游之间出现明显的温差，流速越快，热量传递得越远，温差也就越大。就像在河流中投入一团热水，水流速度越快，下游的测温点越早感受到温度升高，且温差更显著。通过测量这种温差和施加的热量，就能反推出流体的质量流量。

二、不同设计的特点与适用场景

基于上述两种原理，热式质量流量计衍生出多种设计，每种设计都有其独特的优势和适用范围。

热线风速计是热扩散原理的典型代表，结构精巧且灵敏度极高。它的核心部件是一根纤细的金属丝（通常由钨、铂等材料制成），直径仅约 0.02 毫米，作为加热元件直接与流体接触。这根金属丝对流速的细微变化极为敏感，哪怕是微小的气流波动都能被捕捉到，因此常被用于科研实验或对精度要求极高的场景，比如实验室中气体流速的精确测量。不过，由于金属丝纤细脆弱，容易被流体中的杂质损坏，因此更适合测量清洁的气体。

旁路型流量计则采用了分流设计，巧妙地解决了主管道流量过大或流体含杂质的问题。它在主管道旁边设置了一条旁路通道，通过特殊的结构将主管道中的一小部分流体引入旁路，在旁路中利用热式原理进行测量。由于旁路与主管道的流量存在固定比例，只需测量旁路中的流量，就能推算出主管道的总流量。这种设计让传感器不必直接接触主管道中的大量流体，减少了被污染或磨损的风险，适合测量含有少量杂质的气体或液体，在化工生产、气体输送等场景中应用广泛。

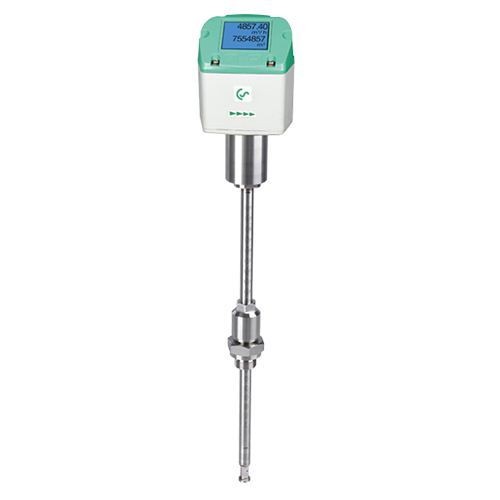

在线 / 插入式仪表则更注重与管道的集成度。在线式仪表直接安装在管道内部，传感器与流体充分接触，响应速度快，测量精度高，适合中小管径的清洁流体测量，比如食品加工中无菌气体的流量监测。插入式仪表则适用于大管径管道，其传感器通过探头插入管道内部，无需切断主管道即可安装，维护方便。就像给管道装上了 “听诊器”，探头深入管道内部 “聆听” 流量的声音，再通过计算得出总流量。不过，插入式仪表对传感器的安装位置要求较高，需要避开管道弯头、阀门等容易造成流速紊乱的区域，才能保证测量精度。

三、热式质量流量计的优点与局限性

热式质量流量计的优点十分突出，使其在工业测量中占据一席之地。首先，它能直接测量流体的质量流量，无需像其他流量计那样进行压力、温度等参数的补偿，简化了测量流程；其次，结构中没有机械运动部件，磨损小，使用寿命长，维护成本低；再者，灵敏度高，能捕捉到微小的流量变化，适合低流量场景的测量。无论是医疗设备中精确的气体输送，还是工业废气排放的监测，都能看到它的身影。

然而，这类流量计也存在一定的局限性。由于其原理依赖于流体与热量的传递，因此对流体的特性较为敏感。比如流体的导热系数、比热容等参数会影响热量传递效率，进而影响测量精度。对于成分复杂的混合气体，不同气体的热特性差异可能导致测量误差，需要进行专门的校准。此外，安装条件也会对测量结果产生影响，比如管道内的流速分布不均、存在湍流等，都可能干扰热量的传递，导致数据偏差。

四、常见问题与应对策略

在使用热式质量流量计的过程中，一些常见问题需要特别注意。其中，流体中的水分是影响测量精度的重要因素。无论是液态水还是水蒸气，都会改变流体的热传递特性 —— 液态水的导热性远高于气体，一旦附着在加热元件上，会导致热量急剧流失，造成测量值跳变；高湿度的水蒸气也会影响温差的稳定性。因此，在潮湿环境中使用时，需要采取保温、除水等措施，比如在测量点上游安装气液分离器，减少水分对传感器的影响。

另外，流体中的杂质也可能影响设备性能。对于热线风速计这类敏感设备，杂质可能会附着在加热丝上，改变其导热性能，甚至直接损坏元件。因此，在测量含有杂质的流体时，需要选择旁路型或插入式等结构更坚固的设计，并定期清洁传感器，确保其正常工作。

结语

热式质量流量计通过对热量与流体相互作用的深入利用，为工业流量测量提供了一种灵活、高效的解决方案。无论是热扩散原理对冷却速率的精准捕捉，还是量热原理对热量传递的细致追踪，都体现了科技对自然现象的巧妙运用。尽管存在对流体特性敏感、安装条件要求较高等局限，但只要根据实际场景选择合适的设计，并做好日常维护，就能充分发挥其优势，为生产过程的稳定运行提供可靠的流量数据支持。在未来的工业发展中，随着技术的不断进步，热式质量流量计的性能还将不断优化，应用范围也会进一步扩大。
