热式量流量计的安装要点

热质量流量计通过感知流体与加热元件之间的热交换来测量流量，其测量精度高度依赖安装环境和操作规范。稳定的流场、正确的安装方向和规范的操作步骤，是确保设备长期精准运行的关键。以下从安装方向、管道准备、操作步骤到特殊场景注意事项，详解安装要点。

安装方向的选择

热质量流量计的安装方向需根据介质特性和管道布局灵活选择，核心是确保传感器能稳定接触流体主流。

水平安装适用于多数清洁气体或液体。此时传感器需插入管道中心区域 —— 这里是流体流速最稳定的位置，能减少边缘湍流的干扰。安装时显示器可根据现场需求调整角度（90°、180° 或 270° 均可），方便操作人员读取数据，但需注意传感器标记方向必须与流体流动方向一致，反向安装会直接导致测量值失真。

垂直安装更适合含杂质或易冷凝的介质。当流体自下而上流动时，重力能帮助排出介质中的气泡或颗粒，避免其附着在传感器表面影响热交换。例如测量含微小粉尘的气体时，垂直安装可减少粉尘沉积，降低维护频率；测量易冷凝的蒸汽时，向上的流向能避免冷凝液在传感器附近聚集，保证测量稳定性。

无论水平还是垂直安装，都需注意工艺压力不得超过 2MPa，过高的压力可能导致传感器密封失效，影响测量精度甚至损坏设备。

管道环境的准备

管道环境对热质量流量计的影响远超想象，湍流、干扰源会直接打乱流场，导致测量波动。安装前需重点处理管道中的干扰因素。

若传感器上游存在弯管、减压阀、T 型接头等部件，需预留足够长的直管段，以消除湍流影响。通常建议上游直管段长度不小于管道直径的 20 倍，下游不小于 5 倍 —— 这些直管段能让紊乱的流体重新形成稳定的层流，确保传感器捕捉到真实的流速。若空间有限无法满足长度要求，可在干扰源与传感器之间加装整流器，通过内部导流结构梳理流场。

控制阀、切断阀等设备需安装在传感器下游。阀门开闭时会产生剧烈的湍流和压力波动，若放在上游，这些干扰会直接冲击传感器，导致测量值忽高忽低。将其置于下游，既能方便控制流量，又能避免湍流对传感器的影响。

对于氦气、氢气等轻质气体，由于其流动性强、扩散速度快，对直管段的要求更严格，建议上游长度加倍，以确保流场充分稳定。

安装步骤的规范操作

安装过程的每一步都需细致操作，避免因细节疏漏影响测量精度。

底座安装是基础。底座需焊接在管道顶部，确保通孔垂直于管道轴线 —— 这能保证传感器插入后处于管道中心。焊接时若处于爆炸性环境，严禁现场焊接，需提前在安全区域预制底座后再安装；普通环境焊接需保证焊缝均匀密封，避免介质泄漏或外界空气渗入干扰流场。

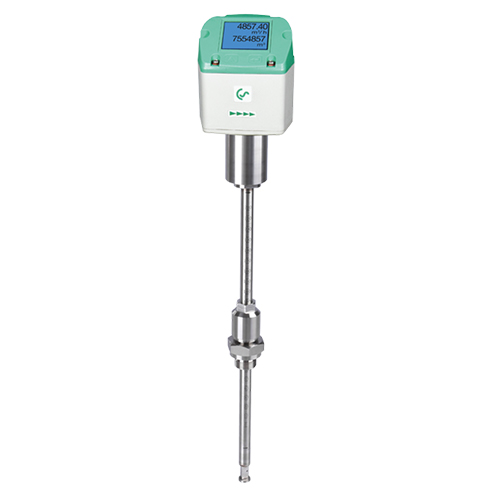

插入式安装需精准控制深度。首先确认管道内径和壁厚，根据这些参数计算传感器插入深度 —— 通常需到达管道中心轴线。将传感器通过球阀放入管道时，先不拧紧固定螺母，调整连杆使传感器标记与流向一致后，再根据计算的深度在连杆上做好标记，最后拧紧螺母固定。过深或过浅的插入都会导致传感器接触的流速偏离实际主流，造成测量误差。

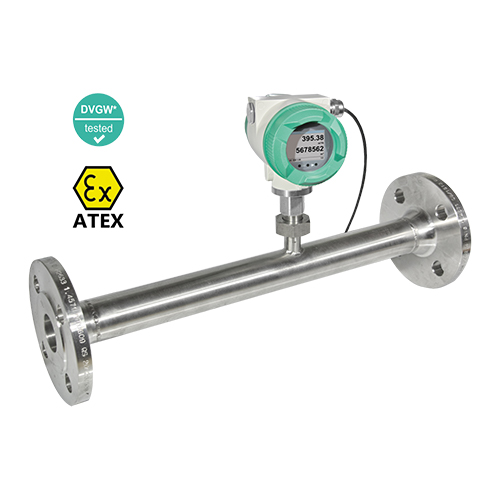

对于法兰连接的热式插入安装，需先根据仪表长度切割管道，精准安装法兰和螺栓。固定时确保传感器标记与流向一致，显示器垂直于水平面，管道轴线与水平面平行（误差不超过 ±2.5°），偏差过大会导致传感器受力不均，长期使用可能出现松动。

特殊场景的注意事项

在爆炸性环境中安装时，所有操作需遵循防爆规范：禁止使用产生火花的工具，焊接作业必须在非防爆区域完成后再移至现场；接线盒需做好密封，防止易燃易爆气体进入。

安装前必须确认管道已完全切断介质，并排空残留流体 —— 带压安装不仅可能导致介质泄漏引发安全事故，还会因流体冲击损坏传感器。对于腐蚀性介质，需提前检查传感器材质是否兼容，避免安装后因腐蚀导致测量失效。

安装完成后，需先进行静态测试：不通入介质时观察仪表是否显示零值，若有漂移需及时校准；通入已知流量的介质后，对比仪表显示值与实际值，偏差过大需检查安装方向或管道是否存在未消除的湍流。

热质量流量计的安装看似简单，实则每一步都暗藏细节。从方向选择到管道准备，从插入深度到防爆处理，任何疏漏都可能影响测量精度。只有严格遵循安装规范，让传感器处于稳定的流场环境中，才能充分发挥其性能，为工业流程提供可靠的流量数据。
