热质量流量计的原理与类型

热质量流量计是一种基于热量传递原理测量气体质量流量的设备，其核心优势在于不受流体粘度、密度、温度或压力变化的影响，这与依赖体积参数的测量方式形成显著区别。在化学反应、可压缩蒸气监测等场景中，它能精准捕捉未反应成分的质量占比，尤其擅长测量低于常规设备检测下限的低流速气体，为精密工业过程提供可靠数据。

其工作原理围绕热量与流体的相互作用展开：通过向流动的流体引入定量热量，或维持探头恒定温度并监测所需能量，利用温度传感器捕捉热量传递差异来推导质量流量。基本结构包含两个温度传感器与一个电加热器，加热器可内置于流体或外附于管道。当流体流动时，带走的热量与流速相关，保持温差所需的能量或测得的温差变化，直接反映质量流量的大小。

加热管设计是常见类型之一，其将传感器安装在管道外部，以避免与流体直接接触，从而减少腐蚀与涂层影响。这种设计中，热量沿管道表面分布并传递给流体，导致流量与温差呈非线性关系，需通过特定算法校正。它有两种操作模式：恒定功率测温差或恒定温差测功率，后者能扩展测量范围，适合对传感器保护要求较高的场景。

旁路式设计专为较大流速测量开发，通过主管道限流部引出的薄壁毛细管实现测量。毛细管外缠绕自加热电阻温度检测器，无流动时温度分布对称，流动时热量随流体向下游传递，温度分布偏移，经惠斯通电桥转换为流量信号。其优势在于低功耗与快速响应，但因毛细管尺寸较小，需配套过滤装置防止堵塞，且层流需求导致压降较高，更适合高压气体场景。

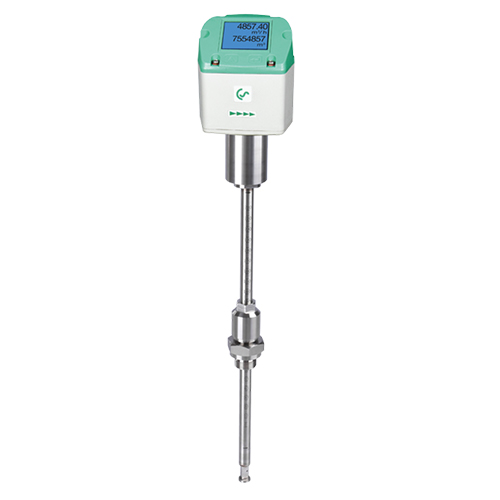

空气速度探头适用于空气流量测量，对少量灰尘不敏感。它通过维持两个电阻温度检测器的温差工作：一个测量环境温度，另一个被加热至恒定温差，流速越高，维持温差所需能量越大。衍生的文丘里式设计将传感器置于文丘里管喉部，配合下游温度补偿探头，可扩展至气液及泥浆测量，精度与探针插入深度相关。

热线风速计以细钨丝为传感元件，利用气流冷却效应工作。其电路分为恒温与恒功率两种控制方式：恒温模式通过反馈维持加热丝与参考传感器的温差，以功率变化反映流量，具有高频响应与低噪声优势；恒功率模式无反馈，温度直接与流速关联，因零流量读数不稳定、响应较慢，应用范围较窄。

热质量流量计凭借对低流速的高灵敏度、不受环境参数干扰等特性，在半导体加工、化工反应、通风监测等领域发挥重要作用。不同类型的设计通过结构优化适配多样场景，从精密实验室到工业大管道，其基于热量传递的测量逻辑为质量流量监测提供了稳定可靠的技术路径。
